OSS U18 Medidor de Voltaje y Corriente USB

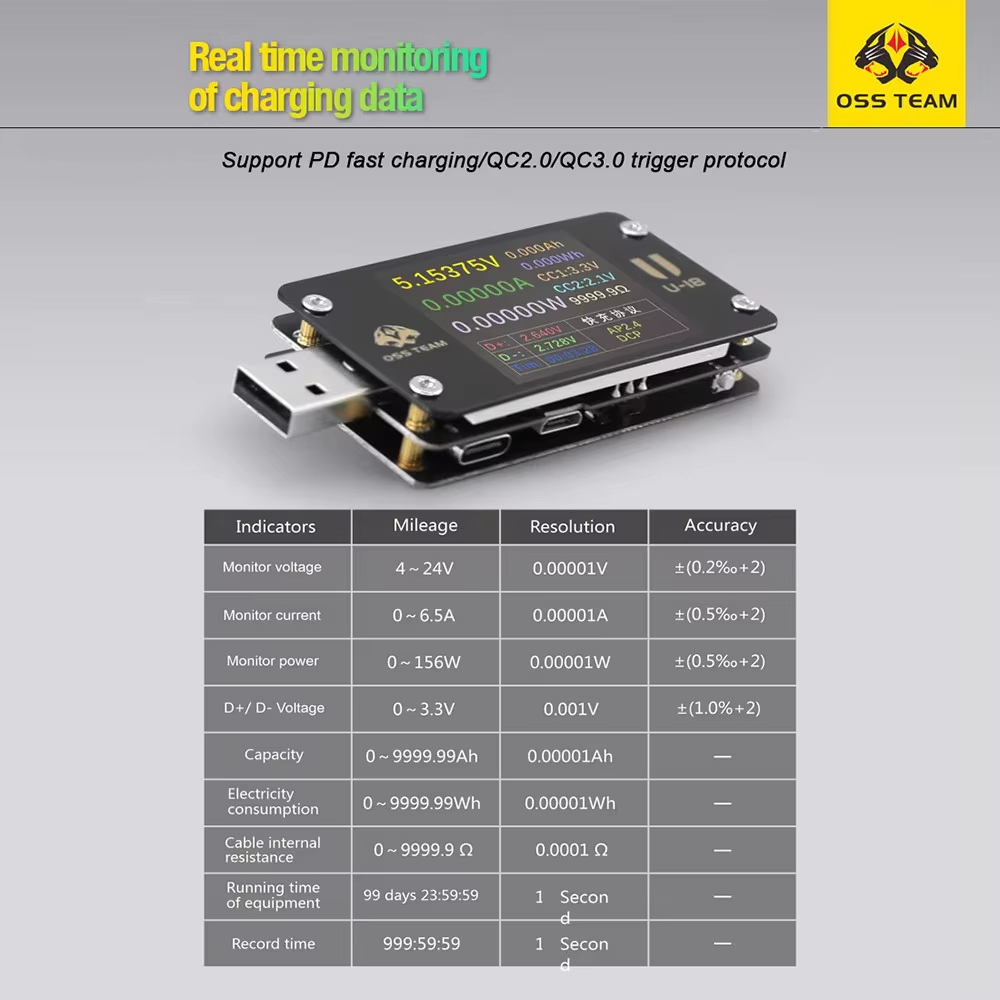

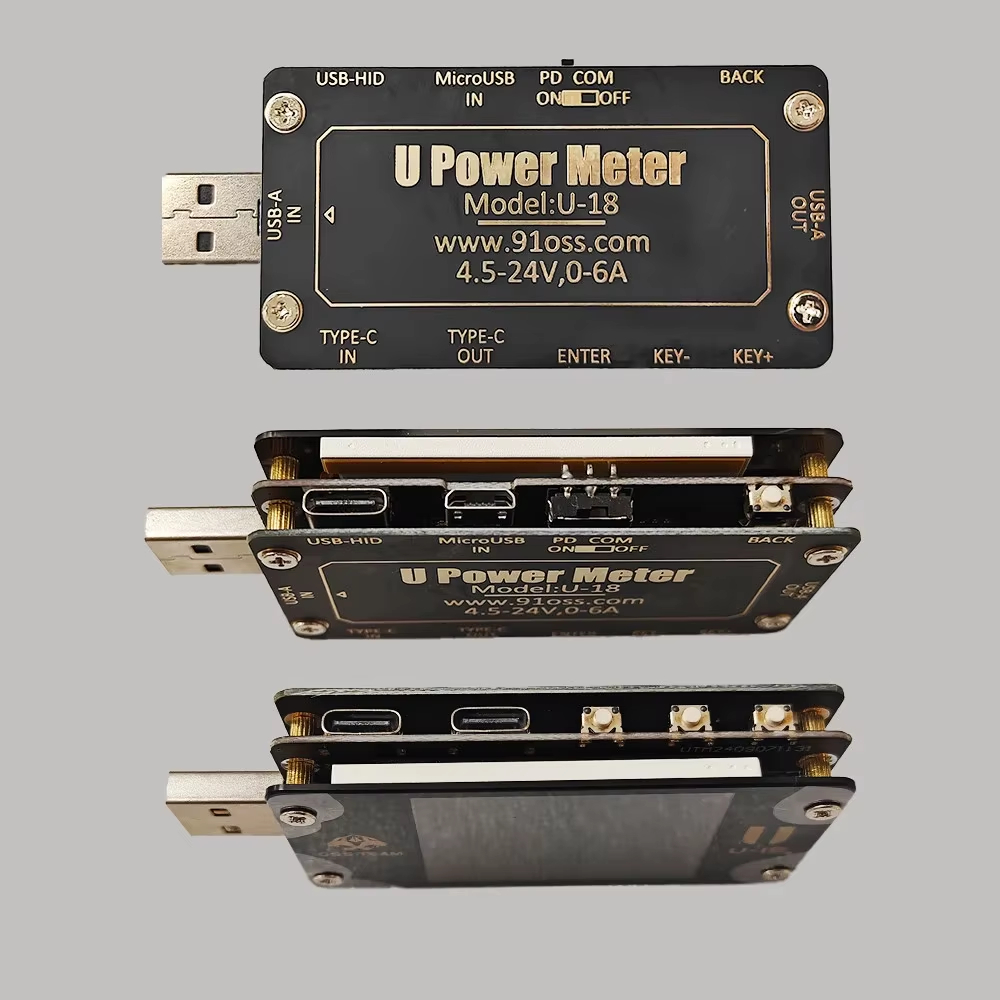

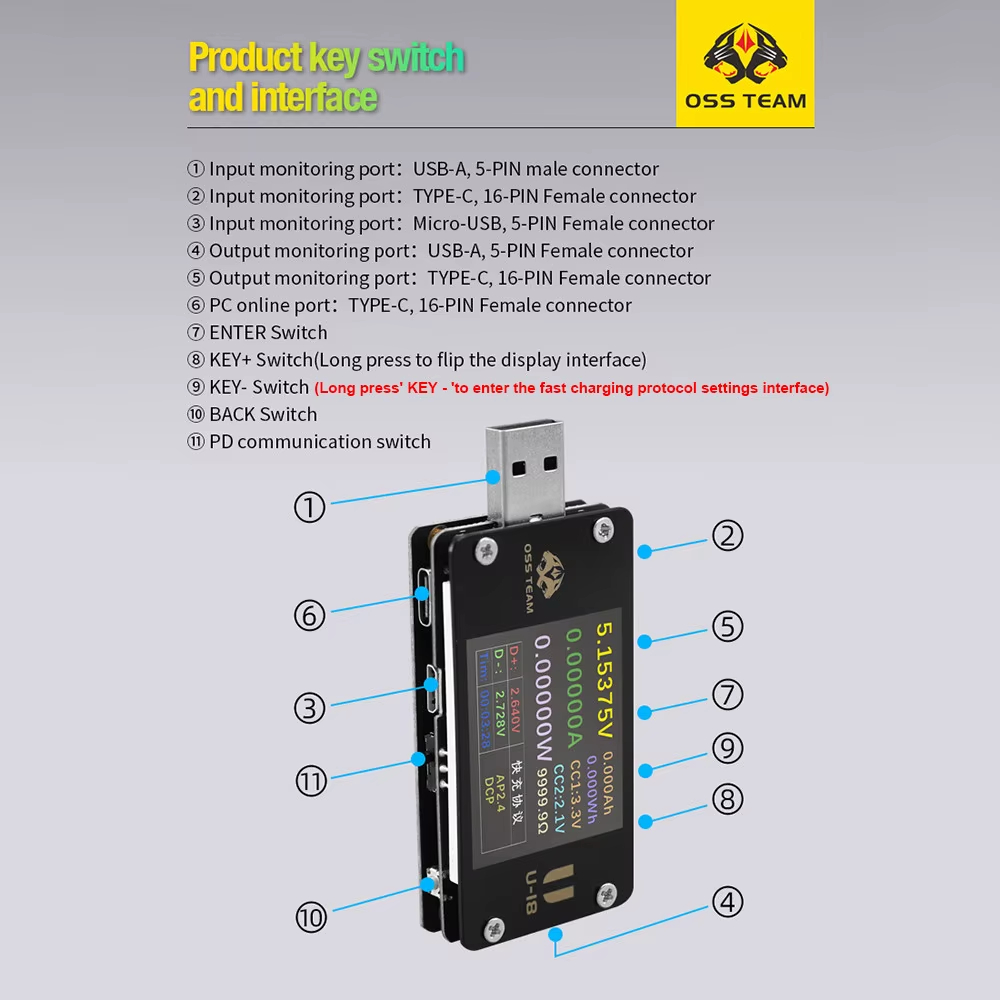

El probador de voltaje y corriente U-18 es un medidor de detección de voltaje y corriente USB e instrumento de disparo de carga rápida para terminales de comunicación móvil con alta fiabilidad y seguridad. Cuenta con una pantalla LCD TFT de 1,77 pulgadas y interfaces USB-A, Micro-USB y Tipo-C integradas. Utiliza un ADC externo de 16 bits y un chip físico de protocolo PD. Puede utilizarse para medir la fuente de alimentación o el consumo de energía de la interfaz USB, el cargador de teléfono móvil, el disco U y otros productos; puede utilizarse para medir la potencia de carga del teléfono móvil y el estado de entrada y salida de la fuente de alimentación móvil; puede utilizarse para probar el protocolo de carga rápida del cargador. Este manual de instrucciones incluye información de seguridad relevante, consejos de advertencia y soluciones a condiciones anormales comunes. Por favor, lea atentamente el contenido relevante y siga estrictamente todas las advertencias y precauciones. Descripción del voltaje y la corriente del probador El voltaje, la corriente y la potencia se muestran en un máximo de seis dígitos, con una resolución de hasta 0,00001 (V/A/W). Registre un grupo de curvas de voltaje y corriente. Soporta dibujo de rizado de alta velocidad (voltaje, acoplamiento AC), con una tasa de muestreo máxima de 3.2 Msps. Tipo de protocolo de carga rápida que admite el disparo. Qc2.0/QC3.0 PD2.0/PD3.0 Precauciones de seguridad La interfaz de monitoreo no debe conectarse a una fuente de alimentación que exceda los 24V. Interruptor de llave de producto e interfaz: Puerto de monitoreo de entrada: USB-A, conector macho de 5 pines Puerto de monitoreo de entrada: TYPE-C, conector hembra de 16 pines Puerto de monitoreo de entrada: Micro-USB, conector hembra de 5 pines Puerto de monitoreo de salida: USB-A, conector hembra de 5 pines Puerto de monitoreo de salida: TYPE-C, conector hembra de 16 pines Puerto de PC en línea: TYPE-C, conector hembra de 16 pines INTRODUCIR Interruptor KEY+ Interruptor (Mantenga presionado para cambiar la interfaz de la pantalla) KEY- Interruptor Interruptor TRASERO Interruptor de comunicación PD
